Изготовление станка обрезки (нестандартное оборудование)

Дата проекта: 03 апреля 2020

Заказчик: АО "Фритекс".

Технический центр «Структура» занимается проектированием и производством нестандартного оборудования. Наша компания производит новое оборудование по техническому заданию заказчика и изготавливает аналоги зарубежных станков и линий.

Для производителя тормозных накладок нами был спроектирован и изготовлен автоматический станок для обрезки. Обрезка накладок является важным технологическим процессом при их изготовлении. Обрезаются накладки в размер после формовки, затем они сверлятся и получается готовое изделие.

По техническому заданию станок должен иметь возможность обрезки в размер тормозных накладок нескольких типоразмеров. Обрезка должна осуществляться с помощью алмазного отрезного круга, подача заготовки и отвод готового изделия в автоматическом режиме.

На первом этапе нашими конструкторами предлагаются варианты общей концепции станка, выбираются варианты расположения исполнительных механизмов.

Внимательно изучаем существующие варианты подобного оборудования. С заказчиком выбираем и согласовываем наиболее подходящий вариант и начинаем более детальную проработку станка обрезки. Подбираем покупные части нестандартного оборудования: пневмоцилиндры, электродвигатель, вытяжку, пульт управления, клапана, электронику и прочее.

Проектируем 3D модель станка, проводим расчеты на прочность для исполнительных механизмов. На основании моделей разрабатываем чертежи деталей, которые необходимо будет изготовить для его изготовления и сборки. Чертежи идут в цех для изготовления мехобработкой на токарных, фрезерных и других станках. Готовим раскрои для производства деталей с помощью лазерной резки. Закупаем все необходимые для производства материалы.

По мере поступления комплектующих с производства и от поставщиков начинаем сборку автоматического станка для обрезки тормозных колодок.
После сборки основных частей производим тестовый запуск, проверяем работоспособность всех механизмов. Пробуем оборудование в работе при отпиливании колодок.

Предварительные тесты показывают полную работоспособность станка и соответствие его первоначальному техническому заданию.

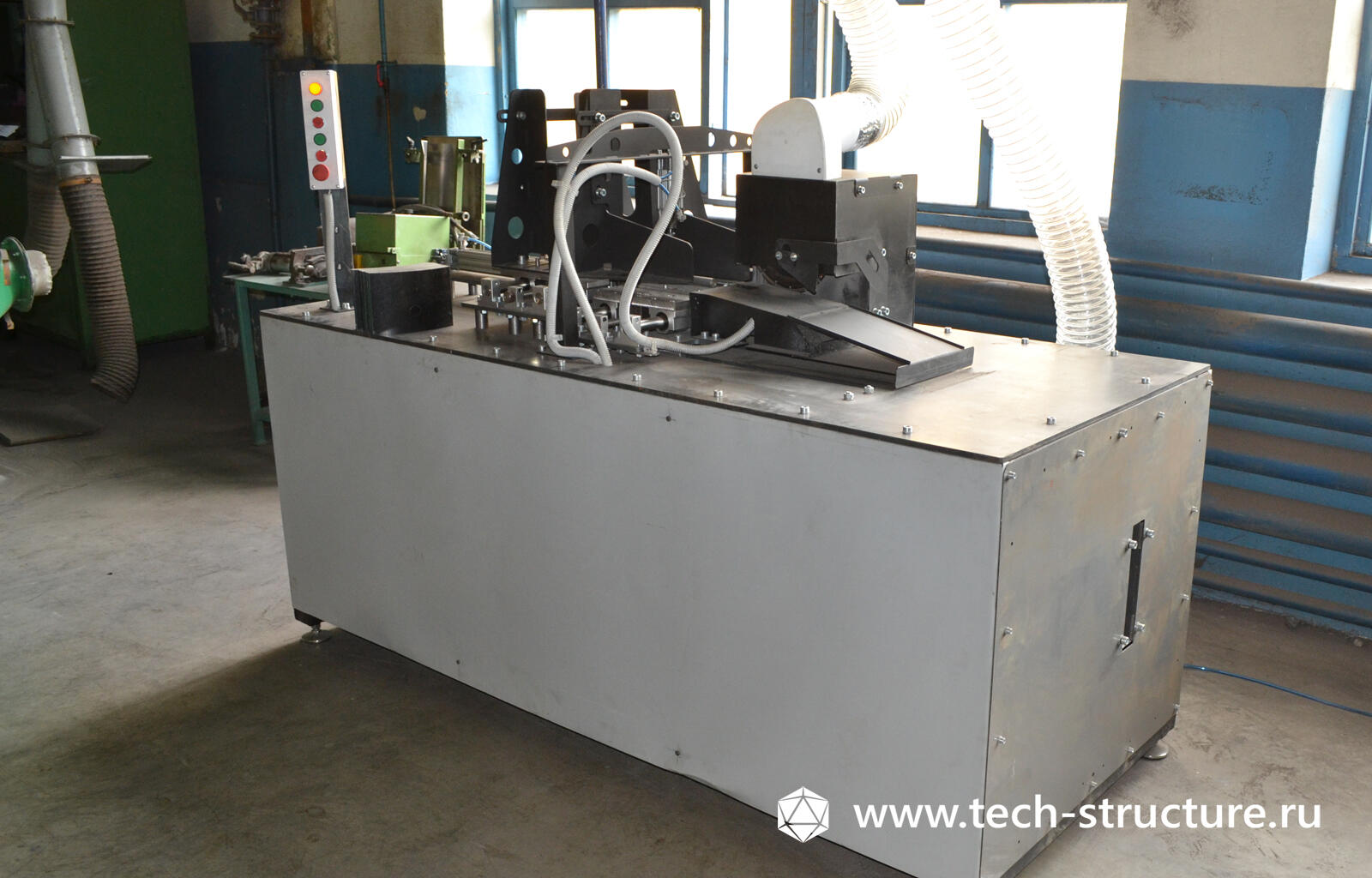

Производим окончательную сборку станка на месте: установку защитных кожухов, системы вентиляции для удаления пыли.
